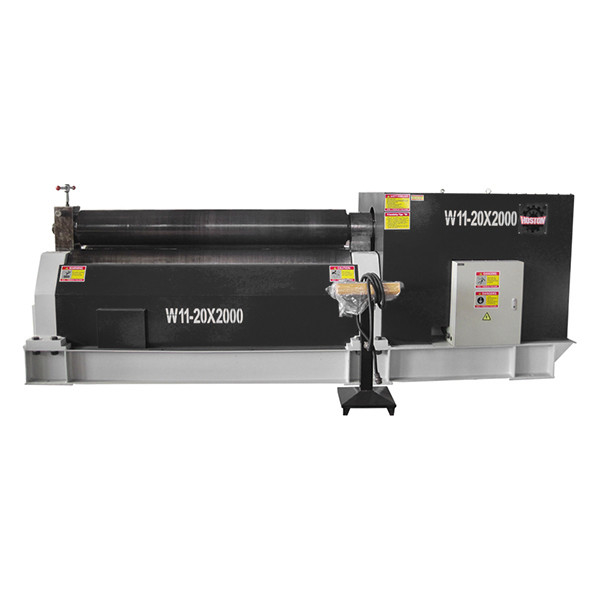

Ss 3 Roll Plate Rolling Machine Nhà sản xuất Xoắn Mechanical Symmetrical W11-20×2000

W11 Máy cuộn 3 con lăn Mechanical Symmetrical Plate Rolling Machine W11-20×2000

1. Các cuộn dưới được thúc đẩy bởi động cơ chính thông qua máy giảm chính. trục đầu ra máy giảm chính truyền đến hai cuộn dưới thông qua một nhóm bánh răng.Các hướng lái xe cuộn được chuyển đổi bởi động cơ chính.
2. Di chuyển độ cao của con lăn trên được thực hiện bởi động cơ phụ trợ thông qua bộ giảm phụ trợ,điều khiển giun và bánh xe giun dưới vòng bi cuộn trái và phải để di chuyển tự động, làm cho các hạt dây thép được cố định trên bánh xe giun quay, và hoàn thành bằng cách di chuyển lên và xuống của các vít vòng bi quả phù hợp.
3. Thiết bị thả được sử dụng sau khi xi lanh tròn được hoàn thành. Trước khi rời khỏi ghế mang trái, nâng con lăn trên lên chiều cao tiêu chuẩn,và làm cho con lăn trên dừng lại với thanh kéo cân bằng ở dưới cùng của lăn trên. Sau đó kéo ra trục chân trên chỗ ngồi xách nghiêng, lật chỗ ngồi xách nghiêng, sau đó sản phẩm cuộn có thể xuất hiện từ một đầu của cuộn trên.
4. Các thành phần chính là: ba cuộn dây rèn thép 45 thép, HRC3545, khung hỗ trợ được hàn, quá trình sau khi hàn, pallet dưới cùng là một phần hàn.Vòng vít và bánh răng giun là 45 thép rèn bộ phận.
5. Các bộ phận điện được áp dụng thiết bị nổi tiếng, hiệu suất ổn định, bền, an toàn và đáng tin cậy, hoạt động thuận tiện.

W11 Máy cuộn đĩa đồng xứng cơ học 3 cuộn

Nguyên tắc hoạt động

Phong cách cấu trúc

Phong cách cấu trúc của máy là 3 con lăn đối xứng. Các con lăn trên cùng thực hiện chuyển động của độ cao ở vị trí trung tâm của hai cuộn nút. Nó được truyền bởi nốt vít và bánh răng giun.Hai cuộn nút là cuộn động cơ chínhChúng quay bởi lưới giữa bánh răng đầu ra của hộp bánh răng và cuộn nút và cung cấp mô-men xoắn cho tấm uốn cong. Nó nhỏ gọn, dễ vận hành và bảo trì.
