| Hàng hiệu | Hoston |
| Số mô hình | W11-12×2500 |

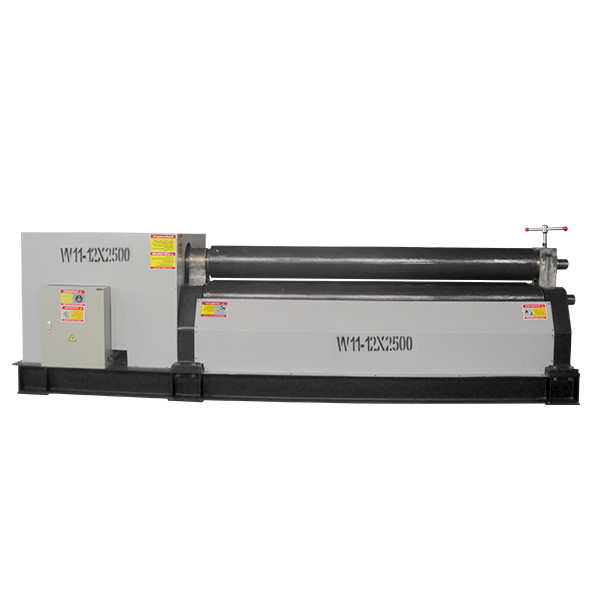

Máy cuộn nhôm bán nóng 12 * 2500 Máy cuộn tấm cuộn 3 tấm chất lượng cao cho cuộn kim loại
Máy uốn cong ba cuộn hoàn toàn cơ học W11 được sử dụng rộng rãi để uốn cong tấm kim loại.được cung cấp bởi động cơ và máy giảm tốc thông qua hệ thống truyền tải cơ khíCác con lăn trên, hoạt động như các con lăn được thúc đẩy, được vận hành cơ học bằng cách sử dụng động cơ, giảm, giàn giun, và bánh răng để cho phép các chuyển động nâng và hạ của nó.
Máy cuộn tấm ba cuộn đa chức năng này được trang bị một khuôn chuyên dụng ở một bên của cơ thể nghiêng của nó, cho phép nó cũng thực hiện uốn cong hồ sơ.Tất cả các hoạt động của máy được điều khiển trung tâm thông qua một hệ thống điệnThiết bị này cung cấp một giải pháp kinh tế, đơn giản và thực tế cho các nhiệm vụ cán kim loại.
| W11 Máy cuộn đĩa đồng xứng cơ học 3 cuộn |
| Nguyên tắc hoạt động |
|
| Phong cách cấu trúc |
| Phong cách cấu trúc của máy là 3 con lăn đối xứng. Các con lăn trên cùng thực hiện chuyển động của độ cao ở vị trí trung tâm của hai cuộn nút. Nó được truyền bởi nốt vít và bánh răng giun.Hai cuộn nút là cuộn động cơ chínhChúng quay bởi lưới giữa bánh răng đầu ra của hộp bánh răng và cuộn nút và cung cấp mô-men xoắn cho tấm uốn cong. Nó nhỏ gọn, dễ vận hành và bảo trì. |
|
Mô hình |
Max. Độ dày uốn cong ((mm) | Tối đa, chiều rộng uốn cong ((mm) | Giới hạn năng suất ((mm) | Tốc độ cuộn (m/min) | Chiều kính cuộn cao nhất (mm) | Chiều kính cuộn đáy ((mm) | Khoảng cách trung tâm ((mm) | Điện lực chính ((mm) |
|---|---|---|---|---|---|---|---|---|
| W11-4*1500 | 4 | 1500 | 245 | 5 | 150 | 140 | 200 | 4 |
| W11-4*2000 | 4 | 2000 | 245 | 5 | 160 | 150 | 220 | 4 |
| W11-6*1500 | 6 | 1500 | 245 | 5 | 160 | 150 | 220 | 4 |
| W11-6*2000 | 6 | 2000 | 245 | 5 | 170 | 160 | 220 | 5.5 |
| W11-6*2500 | 6 | 2500 | 245 | 4.5 | 180 | 170 | 250 | 5.5 |
| W11-8*1500 | 8 | 1500 | 245 | 5 | 170 | 160 | 220 | 5.5 |
| W11-8*2000 | 8 | 2000 | 245 | 4.5 | 180 | 170 | 250 | 5.5 |
| W11-8*2500 | 8 | 2500 | 245 | 4.5 | 240 | 180 | 280 | 7.5 |
| W11-12*2000 | 12 | 2000 | 245 | 4.5 | 240 | 180 | 280 | 7.5 |
| W11-12*2500 | 12 | 2500 | 245 | 4.5 | 260 | 220 | 320 | 11 |
| W11-12*3000 | 12 | 3000 | 245 | 4 | 280 | 240 | 360 | 11 |
| W11-16*2000 | 16 | 2000 | 245 | 4.5 | 260 | 220 | 320 | 11 |
| W11-16*2500 | 16 | 2500 | 245 | 4 | 280 | 240 | 360 | 11 |
| W11-16*3000 | 16 | 3000 | 245 | 4 | 340 | 270 | 440 | 15 |
| W11-20*2000 | 20 | 2000 | 245 | 4 | 280 | 240 | 360 | 11 |
| W11-20*2500 | 20 | 2500 | 245 | 4 | 340 | 270 | 440 | 15 |
| W11-25*2000 | 25 | 2000 | 245 | 4 | 340 | 270 | 440 | 15 |
| W11-25*2500 | 25 | 2500 | 245 | 4 | 370 | 280 | 480 | 22 |
| W11-30*2000 | 30 | 2000 | 245 | 4 | 370 | 280 | 480 | 22 |
| W11-30*2500 | 30 | 2500 | 245 | 4 | 420 | 360 | 550 | 30 |
| W11-30*3000 | 30 | 3000 | 245 | 4 | 450 | 390 | 600 | 30 |
| W11-40*2500 | 40 | 2500 | 245 | 4 | 500 | 400 | 600 | 37 |
